聚天門(mén)冬氨酸酯聚脲地坪的特點(diǎn)：
　　1、工藝簡(jiǎn)單：以往的聚脲材料因?yàn)榉磻?yīng)快、瞬間固化，必須采用專用噴涂設(shè)備施工，使得噴涂聚脲彈性體涂料的廣泛應(yīng)用受到了極大的限制；我公司率先開(kāi)發(fā)的聚天門(mén)冬氨酸酯聚脲地坪涂料經(jīng)過(guò)新技術(shù)調(diào)慢了反應(yīng)速度，可以以手工涂刷或用普通噴槍噴涂使用，大大地簡(jiǎn)化了工藝，使用更為簡(jiǎn)便。
　　2、耐候性突出：克服了以往芳香族聚脲彈性體耐老化性能不理想、在紫外線照射下易氧化生成醌亞胺而黃變的缺點(diǎn)，其耐候性好，對(duì)紫外線穩(wěn)定，長(zhǎng)期戶外使用不變色；
　　3、附著力優(yōu)越：以往的噴涂聚脲彈性體因?yàn)榉磻?yīng)速度過(guò)快，因而存在對(duì)基面的浸潤(rùn)能力較差，容易影響與基面的附著力。而聚天門(mén)冬氨酸酯聚脲地坪涂料反應(yīng)速度減慢，故與低材具有更好的附著力。
　　4、富有彈性：涂層柔韌有余、剛性實(shí)足，可制成剛性、彈性、高彈性多個(gè)品牌；擁有比環(huán)氧地坪更好的抗開(kāi)裂、耐沖擊性能。
　　5、耐磨：噴涂聚脲彈性體有“耐磨橡膠”之稱，我公司的聚天門(mén)冬氨酸酯聚脲地坪涂料繼承了這一優(yōu)點(diǎn)，其耐磨性能是環(huán)氧的3-5倍。
　　6、固含高達(dá)100%，安全、低碳環(huán)保。
　　7、快干，可大大縮短工期。
　　8、耐化學(xué)介質(zhì)性能良好。

　　幾種地坪涂料的比較

特點(diǎn)類型	環(huán)氧地坪	聚氨酯地坪	聚脲地坪
組成	通常由環(huán)氧樹(shù)脂、顏料、助劑、溶劑、固化等組成。	由羥基樹(shù)脂為甲組份、異氰酸酯為乙組份，輔以顏料、助劑、溶劑等而構(gòu)成。	以新一代聚脲（聚天門(mén)冬氨酸酯）樹(shù)脂為主要成分，雙組份、無(wú)溶劑、常溫冷固化的地坪涂料。
價(jià)格	價(jià)格比較便宜，綜合成本低。	成本偏高	成本較高
耐候性	不耐陽(yáng)光，只能用在室內(nèi)。	可用于室外有陽(yáng)光的地方	有耐候型和非耐候型兩種類型：非耐候型價(jià)格較低，用于室內(nèi)地坪；耐候型產(chǎn)品耐候性能十分優(yōu)異，可長(zhǎng)期抵抗日曬雨淋，不粉化、不變黃、不開(kāi)裂、不脫落。
厚度	溶劑型產(chǎn)品一次成膜比較薄，重凃間隔時(shí)間長(zhǎng)；無(wú)溶劑型產(chǎn)品一次成膜可以1-2毫米。	一次成膜一般50-60微米，最多不超過(guò)100微米，一般需要凃兩遍以上，某些產(chǎn)品還需罩清漆。	一次成膜可以達(dá)到0.3毫米以上，快干，重凃間隔時(shí)間短。
柔韌性及耐沖擊	柔韌性差，不具有拉伸性，耐沖擊差。	柔韌性相對(duì)要好，耐沖擊好，拉伸性一般，斷裂伸長(zhǎng)率50-100%	產(chǎn)品分為高彈、中彈、低彈幾個(gè)類型，耐沖擊最好，斷裂伸長(zhǎng)率從50-300%可調(diào)，不易開(kāi)裂；而且能在較高硬度的情況下保持優(yōu)異的柔韌性，步感舒適。
耐磨	耐磨，目前在工業(yè)地坪中占據(jù)很大的市場(chǎng)	耐磨性能略高于環(huán)氧	耐磨性能是環(huán)氧的3-5倍，被譽(yù)為“耐磨橡膠”
環(huán)保	溶劑型產(chǎn)品含有大量有機(jī)溶劑，某些環(huán)氧固化劑毒性較大。	含揮發(fā)有機(jī)溶劑，不符合環(huán)保要求。	高固含，環(huán)境友好型涂料。
干燥性能	干燥慢，低溫潮濕環(huán)境下不宜施工。	對(duì)濕度和潮氣非常敏感，干燥時(shí)間受溫度影響較大。	可低溫固化，快干，并且在溫度較大的環(huán)境下，產(chǎn)品性能穩(wěn)定。
耐化性能	耐一定程度的化學(xué)藥品腐蝕	耐化學(xué)性能良好	耐化學(xué)性好
防水性能	具有一定的抗?jié)B性	抗?jié)B透	該材料非常致密，同時(shí)具有良好的彈性和拉伸強(qiáng)度，故防水性能十分優(yōu)異。
阻燒性	一般	一般	優(yōu)
應(yīng)用	主要用于各種工廠車間、地下停車場(chǎng)的地坪凃裝。	適用于室內(nèi)外地面，停車場(chǎng)，加油站，制藥廠，食品廠，運(yùn)動(dòng)場(chǎng)，化工廠，計(jì)算機(jī)房，手術(shù)室，要求彈性的施工場(chǎng)所等。	該材料是當(dāng)前國(guó)際上公認(rèn)的最優(yōu)秀的工業(yè)地坪材料，可廣泛應(yīng)用于超市、賓館、會(huì)議室、購(gòu)物中心、體育館、醫(yī)院、幼兒園、實(shí)驗(yàn)室、機(jī)房、工業(yè)廠房、車間等；還可用于停車場(chǎng)、游樂(lè)場(chǎng)、游泳池、人行過(guò)道、地下室等場(chǎng)所要求保護(hù)和裝飾的地坪。同時(shí)也可用于籃球場(chǎng)、網(wǎng)球場(chǎng)等運(yùn)動(dòng)場(chǎng)地。

　　應(yīng)用優(yōu)勢(shì)
　　1、彈性地坪:聚天門(mén)冬氨酸酯聚脲彈性地坪材料既保持了環(huán)氧樹(shù)脂地坪的強(qiáng)度、粘接力強(qiáng)、耐化學(xué)藥品性好的特性，又具有吸震性能好、緩沖性能良好、吸音性能佳、抗沖擊力強(qiáng)、色澤鮮艷、防水防滲、耐磨耐刮、經(jīng)久耐用、健康環(huán)保、工程施工簡(jiǎn)單、清潔保養(yǎng)容易等特點(diǎn)，經(jīng)濟(jì)實(shí)用，品質(zhì)優(yōu)越。
　　該產(chǎn)品廣泛適用于醫(yī)院、居家、戶外地坪、公園、廣場(chǎng)、游泳池、商場(chǎng)、機(jī)場(chǎng)、旅游景觀、通道等場(chǎng)所的裝修裝飾，是居家、辦公場(chǎng)所和市建設(shè)等裝修裝飾的好選擇；還可以代替瀝青防水材料及防水卷材，用于建筑的防水、防漏。
　　2、冷庫(kù)地坪:聚天門(mén)冬氨酸酯聚脲彈性材料由于具有優(yōu)異的耐磨性和硬度可調(diào)性，在較寬的硬度范圍內(nèi)具有高彈性，在零下30℃具有屈撓性；并且具有良好的耐沖擊性、耐劃傷性和優(yōu)異的裝飾性，由它制得的地坪材料可抵御高、低溫交替變化而不開(kāi)裂、不脫落并保持原有的優(yōu)異性能，適應(yīng)于低溫環(huán)境下的地坪涂裝，如冷庫(kù)冷凍廠地坪。
　　3、防滑地坪:環(huán)氧樹(shù)脂表面比較光滑，因此防滑性能較差，人員行走很不安全，易滑倒或摔傷；對(duì)叉車或重型卡車而言，剎車比較困難，易打滑出現(xiàn)事故。通過(guò)在環(huán)氧地坪中加入防滑粒子可改善防滑性能，加入防滑粒子后其防滑系數(shù)高達(dá)到0.75。而聚脲材料本身具有良好的防滑性能，其摩擦系數(shù)可達(dá)1.2以上，這主要和聚脲特殊的分子結(jié)構(gòu)有關(guān)。并且，該材料在潮濕狀態(tài)下摩擦系數(shù)與干燥狀態(tài)相差小，特別適于跑道、游泳池、水上動(dòng)物表演館地面、通道、樓梯和防滑路面等工程部位。在一些防滑要求很高的場(chǎng)合，如直升機(jī)平臺(tái)、停車場(chǎng)坡道、海上石油鉆井平臺(tái)、船舶甲板等，可通過(guò)在聚脲彈性體材料表面鋪撒金剛石、石英砂和橡膠粒等防滑粒料，使材料的防濕滑性能進(jìn)一步提高，滿足防濕滑要求。
　　4、耐磨性:耐磨地坪自上世紀(jì)70年代問(wèn)世以來(lái)歐美迅速普及，成為水磨石耐磨地坪的換代產(chǎn)品。是由一定粒徑級(jí)配的金屬或非金屬骨料、高強(qiáng)水泥、特殊外加劑、顏料及聚合物組成，采用撥撒方法，均勻地撒布在初凝階段的混凝土表面，用專業(yè)施工工具施工，即可在基礎(chǔ)混凝土上形成一層致密的彩色耐磨面層。該地坪廣泛應(yīng)用于購(gòu)物中心、大型超市、人行道、停車場(chǎng)、生產(chǎn)車間、機(jī)器維修車間、倉(cāng)庫(kù)等需要特別增強(qiáng)表面耐磨性的場(chǎng)所，但是其缺點(diǎn)是施工周期長(zhǎng)、施工復(fù)雜，柔韌性差、易開(kāi)裂，耐化學(xué)腐蝕不佳。
　　聚天門(mén)冬氨酸酯聚脲材料耐磨性能十分突出，其耐磨性能是碳鋼的10倍，是環(huán)氧樹(shù)脂的3-5倍，用該材料制作耐磨地坪，不僅工藝簡(jiǎn)單、施工快捷，而且耐磨、柔韌性好、開(kāi)開(kāi)裂、耐化學(xué)性能良好。
　　5、耐侯性:環(huán)氧地坪戶外易黃、粉化、開(kāi)裂，而聚天門(mén)冬氨酸酯聚脲能禁受紫外線長(zhǎng)期照射而不黃變、不開(kāi)裂、不粉化，其耐侯性能遠(yuǎn)遠(yuǎn)優(yōu)于聚氨酯，可與氟碳類涂料接近，可在戶外長(zhǎng)期使用，是戶外耐侯地坪的好材料。
　　6、防水地坪:天冬聚脲防水涂料是一種新型防水涂料，是由第三代聚脲樹(shù)脂—聚天門(mén)冬氨酸酯聚脲樹(shù)脂，配合助劑、特殊顏填料等精制而成，成膜后具有超高強(qiáng)度、延伸率高、耐侯性好等特點(diǎn)。分為防水中涂、耐侯面漆、防滑光油三大類，配合環(huán)氧中底涂，應(yīng)用于各類屋頂涂裝，可同時(shí)具有防水、耐侯、防滑、美觀、耐久幾大功能。不僅施工簡(jiǎn)便，其性能也遠(yuǎn)遠(yuǎn)高于以上傳統(tǒng)的防水卷材及防水涂料。

　　高耐磨、抗劃傷聚脲薄涂地坪涂裝體系
　　涂層特性
　　1、高硬度，抗劃傷性能突出。
　　2、施工簡(jiǎn)便、快速、干燥快。
　　3、高耐侯、耐水、耐化學(xué)介質(zhì)性能良好。
　　4、具有比環(huán)氧地坪更好的柔韌性及耐磨性能。
　　5、色彩任選，漆膜豐滿，具有裝飾性，耐沾污，可防濕滑。
　　6、該體系中的面層涂料與彈性聚脲薄涂中層搭配使用，亦可直接涂覆在環(huán)氧底材上。
　　適用場(chǎng)所:廣泛適用于戶外停車場(chǎng)、馬路、通道、人行天橋、公園、旅游景觀、停機(jī)坪等場(chǎng)所的戶外地坪裝飾。

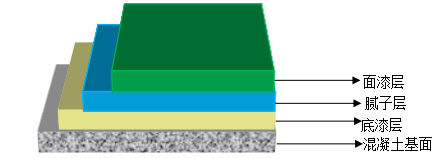

　　地坪結(jié)構(gòu)圖 　　技術(shù)指標(biāo)

實(shí)驗(yàn)項(xiàng)目	指標(biāo)
配比	甲：乙=1:2（重量比）
參考用量	0.2kg/㎡/遍
表干	≦1h
實(shí)干	≦24h
可使用時(shí)間	30min（25℃）
粘結(jié)強(qiáng)度	≧4mpa
耐磨性	(750g/500r)≦0.03
斷裂伸長(zhǎng)率	≧50%

　　施工工序：
　　基面處理：打磨基層、修補(bǔ)缺損、清潔干燥；
　　底漆層：滾涂環(huán)氧底油；
　　砂漿層（供選擇）：用環(huán)氧中涂材料配比石英砂至施工所需要厚度；
　　膩?zhàn)訉樱河铆h(huán)氧中涂材料調(diào)配石英粉批刮膩?zhàn)訉樱?br /> 　　聚脲耐候抗劃傷面漆：滾涂聚脲耐候抗劃傷面漆。

　　戶外彈性鄒面防滑地坪體系
　　涂層特性：
　　1、表面橘皮效果，花紋大小可調(diào)。
　　2、耐磨、耐壓、耐劃傷，防滑好。
　　3、施工施工簡(jiǎn)便、快速、干燥快。
　　4、高耐侯、耐水、耐化學(xué)介質(zhì)性能良好。
　　5、花紋紋理強(qiáng)、手感好、不尖銳、富有藝術(shù)感。

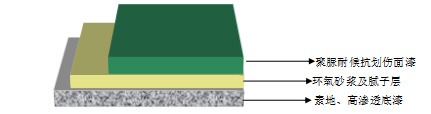

　　地坪結(jié)構(gòu)圖
　　技術(shù)指標(biāo)

實(shí)驗(yàn)項(xiàng)目	指標(biāo)
配比	甲：乙=1:3（重量比）
參考用量	0.4kg/㎡/遍
表干	≦0.5h
實(shí)干	≦24h
可使用時(shí)間	25min（25℃）
斷裂伸長(zhǎng)率	≧100%
耐磨性	(750g/500r)≦0.03

　　施工工序：
　　基面處理：打磨基層、修補(bǔ)缺損、清潔干燥；
　　底漆層：滾涂環(huán)氧底油；
　　砂漿層（供選擇）：用環(huán)氧中涂材料配比石英砂至施工所需要厚度；
　　膩?zhàn)訉樱河铆h(huán)氧中涂材料調(diào)配石英粉批刮膩?zhàn)訉樱?br /> 　　聚脲彈性中涂層：鏝凃彈性聚脲自流平中涂；
　　聚脲彈性耐候鄒面面漆：滾涂聚脲彈性耐候鄒面面漆。
