一、產(chǎn)品簡(jiǎn)介
　　硅PU運(yùn)動(dòng)場(chǎng)地和彈性地板由以下產(chǎn)品組成：
　　1、硅PU彈性地板水泥底漆
　　2、硅PU彈性地板水泥底漆
　　3、硅PU彈性地板彈性層材料：?jiǎn)谓M分水性材料，環(huán)保無污染。
　　4、硅PU彈性地板加強(qiáng)層材料：?jiǎn)谓M分水性材料，環(huán)保無污染。
　　5、硅PU彈性地板面層材料：雙組分水性材料，環(huán)保無污染。
　　二、硅PU彈性地板優(yōu)點(diǎn)
　　耐用：
　　1、優(yōu)越耐候性。不會(huì)因紫外線、臭氧、雨水及高低溫氣候等環(huán)境改變而褪色、粉化、發(fā)硬、發(fā)軟等現(xiàn)象，并能長(zhǎng)期保持其鮮艷的色彩。正常情況下，五年不變色，十年不改彈性的使用時(shí)間。
　　2、優(yōu)越的耐磨性能。能保證外觀結(jié)構(gòu)特征恒久穩(wěn)定不變，耐磨性好，能滿足長(zhǎng)期高使用頻率之需要。
　　3、抗污性強(qiáng)面層——堅(jiān)韌、密實(shí)，不易被鞋底或其它硬物刮化，可長(zhǎng)期保持球場(chǎng)光潔如新。無人看管的球場(chǎng)也適合使用。
　　環(huán)保：
　　硅PU屬單組分PU材料，水是固化劑，不會(huì)殘留有害的化學(xué)成分，本產(chǎn)品各項(xiàng)指標(biāo)均達(dá)到國家室內(nèi)裝修衛(wèi)生標(biāo)準(zhǔn)，已取得環(huán)保證書。產(chǎn)品在使用和施工過程中，均不產(chǎn)生有毒有害物質(zhì)，是一種真正環(huán)保產(chǎn)品。
　　經(jīng)濟(jì)：
　　綜合使用成本低，不需特別維護(hù)保養(yǎng)，清潔容易，是性價(jià)比很理想的產(chǎn)品。適應(yīng)性強(qiáng)，可任意施工在各種堅(jiān)實(shí)地面上，顏色、厚度任選。瀝青地面可直接鋪設(shè)，新舊水泥混凝土地面經(jīng)表面處理后即可鋪設(shè)本產(chǎn)品，大大減少了基礎(chǔ)地面處理成本。
　　三、硅PU彈性地板材料同傳統(tǒng)PU材料相比的優(yōu)點(diǎn)：
　　1、直接可以鋪設(shè)在新舊混凝土基面上，具有與眾不同的特點(diǎn)；傳統(tǒng)PU必須鋪設(shè)在做好防水的水泥基礎(chǔ)上或者是鋪設(shè)在瀝青混凝土上。相比較硅PU運(yùn)動(dòng)場(chǎng)地材料節(jié)約人工成本和材料成本。
　　2、不會(huì)出現(xiàn)開裂鼓泡現(xiàn)象，質(zhì)量持久穩(wěn)定。
　　3、耐磨耐污。硅PU彈性地板材料是有機(jī)硅改性的聚氨酯材料，相對(duì)傳統(tǒng)材料具有很好的耐污性能，無論做在室內(nèi)室外都有很好的耐污性能。
　　4、運(yùn)動(dòng)性能。硅PU運(yùn)動(dòng)場(chǎng)地材料采用雙層結(jié)構(gòu)設(shè)計(jì)，上層硬底層柔軟，在起到很好保護(hù)作用的同時(shí)還提供給運(yùn)動(dòng)員很好的啟動(dòng)性能。傳統(tǒng)PU中涂和面漆都是柔性設(shè)計(jì)，運(yùn)動(dòng)員難以啟動(dòng)專業(yè)性差。
　　5、水性環(huán)保無污染。硅PU運(yùn)動(dòng)場(chǎng)地材料水為固化劑，無毒，無氣味，執(zhí)行國家室內(nèi)裝修材料環(huán)保標(biāo)準(zhǔn)及衛(wèi)生標(biāo)準(zhǔn)；而傳統(tǒng)PU材料中有害成份MOCA交鏈劑為致癌物質(zhì)，TDI固化劑是毒性物質(zhì)，催化劑是有害重金屬鉛、汞等。
　　6、施工簡(jiǎn)單，維護(hù)方便
　　四、符合《室內(nèi)用涂料衛(wèi)生標(biāo)準(zhǔn)》

檢驗(yàn)項(xiàng)目	單位	檢驗(yàn)依據(jù)	檢驗(yàn)結(jié)果
游離甲醛	Mg/m2.h	分光光度法	0.10
苯	Mg/m2.h	氣相色譜法	0.03
甲苯	Mg/m2.h	氣相色譜法	0.35
二甲苯	Mg/m2.h	氣相色譜法	0.10
總揮發(fā)有機(jī)物	Mg/m2.h	氣相色譜法	1.48
可溶性鉛	Mg/m2	原子吸收分光光度法	<5
可溶性鎘	Mg/m2		<5

　　五、施工技術(shù)方案
　?。ㄒ唬┕鑀U藍(lán)球場(chǎng)（水泥基礎(chǔ)層）

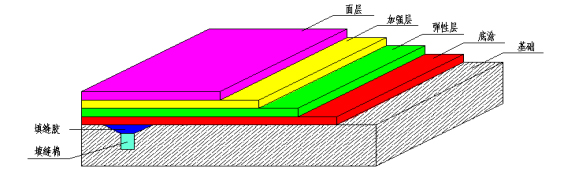

　　分層示意圖
　　技術(shù)指標(biāo)

項(xiàng)目	技術(shù)執(zhí)行標(biāo)準(zhǔn)
硬度（邵氏A），度	74
回彈值，%	27
壓縮復(fù)原率，%	99.40
拉伸強(qiáng)度，MPa	1.71
斷裂伸長(zhǎng)率，%	526
阻燃性，級(jí)	1
耐磨性能	≤50
摩擦系數(shù)	0.4-0.7
耐洗刷性（5000次）	無明顯變化

　　施工工藝
　　1、基面處理
　　（1）基礎(chǔ)要求：
　　堅(jiān)實(shí)、平整、無下沉板塊，斷裂縫不超10mm寬，若沒有切割合理溫度縫，必須按新水泥基礎(chǔ)要求切割溫度縫。若基礎(chǔ)有下沉或極不平整、斷裂縫過寬過多等現(xiàn)象，建議重新用瀝青混凝土（＞40mm厚）或水泥混凝土（＞50mm厚）鋪設(shè)找平基礎(chǔ)。
　　基礎(chǔ)處理：

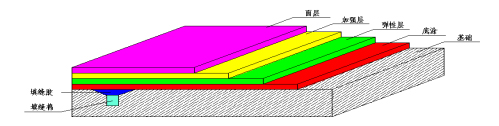

　　基本按新水泥混凝土基礎(chǔ)處理方法處理。若基礎(chǔ)有裂縫超過2mm寬的，應(yīng)用切割機(jī)擴(kuò)寬列6~8mm，按新水泥基礎(chǔ)要求磨縫、填縫；若寬度少于2mm的把縫表面磨成“V”字型，厚度50mm，深度3mm，直接用填縫膠分多道填平即可。（如圖（3）示）
　　2、底漆層材料施工
　　基礎(chǔ)足夠干燥后用專用底涂（TB-201）分多道滾涂于基面，原則以涂刷后基面形成光亮膜為止，不足處必須補(bǔ)涂至足夠?yàn)橹?，（底涂的作用為滲透進(jìn)基礎(chǔ)的微細(xì)孔內(nèi)，固化后起堵塞地下水氣及加固基面；形成光亮膜是保證基礎(chǔ)的微細(xì)孔完全堵塞），應(yīng)避免在烈日下或基礎(chǔ)溫度較高情況下（>450C）施工以保證底涂漆的滲透性（無霧雨天氣的早上或傍晚較適宜）。在基礎(chǔ)表面強(qiáng)度<C20或表面較松散時(shí)，可用TB-201加1倍稀釋劑（二甲苯或醋酸乙酯）稀釋后厚涂于基面（增強(qiáng)其滲透性，增加TB-201滲入深度）直到表面形成光亮膜為止，使基礎(chǔ)表面得以達(dá)到施工要求。
　　3、彈性層材料施工
　　彈性層施工前應(yīng)仔細(xì)檢查確認(rèn)基礎(chǔ)處理完后方能進(jìn)行彈性層施工，彈性層為單組份材料，只需用稀釋劑調(diào)節(jié)合適施工稠度，用齒刮板涂于基面，每道涂刮厚度不能超過2.0mm，每道涂刮時(shí)間間隔以前一道干固為準(zhǔn)（一般約10小時(shí)，具體視現(xiàn)場(chǎng)天氣情況而定）直至涂刮至所需厚度。涂刮時(shí)注意流平效果，若不能流平刮齒痕跡，需多加稀釋劑以保證表面流平。若氣溫較低（＜10℃＝以及相對(duì)濕度較低（＜60%＝，需加入（3~8%）水?dāng)嚢杈鶆蚝笸抗?，以加速材料固化，減少間隔時(shí)間，具體加水量視現(xiàn)場(chǎng)天氣而定，應(yīng)避免在猛烈陽光照射下施工。彈性層干固后，用積水法測(cè)試表面平整度，積水處用TB-002修補(bǔ)平整，表面若有粒狀雜物或堆積處需用磨機(jī)或其它工具修整平后才能進(jìn)行加強(qiáng)層施工。
　　4、加強(qiáng)層材料施工
　　加強(qiáng)層為單組份材料，施工方法與彈性層一致。若加強(qiáng)層設(shè)計(jì)較?。ㄐ∮?mm）,齒刮涂刮難以流平的，可用膠刮板分多道刮涂，必須保證刮涂后表面光滑平整。在施工過程中若有雜物混入或刮涂有不平整處需修整平滑后才能進(jìn)行面層施工。
　　5、面層施工：
　　面層為雙組份水性材料，必須按規(guī)定比例（A組：B組=9：1（重量比））把兩組份充分?jǐn)嚢杈鶆?，（配比不?zhǔn)會(huì)影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，一般加入50~80%（以重量計(jì)算，根據(jù)現(xiàn)場(chǎng)實(shí)際情況而定）。用專用噴槍分多道噴涂于加強(qiáng)層面上。需表面粗糙的加入專用砂進(jìn)行噴涂便可。溫度低于5℃不適宜施工，施工后保持10小時(shí)無水浸泡。
　　6、劃線
　　按標(biāo)準(zhǔn)尺寸量度定位，標(biāo)出界線位置，用美紋紙沿界線兩邊貼在球場(chǎng)上，用專用劃線漆涂刷于美紋紙間，待表面干后撕掉美紋紙。面層為雙組份材料，必須按規(guī)定比例（A:B＝9：1）把A、B兩組份充分混合均勻，分兩道涂刷。若球場(chǎng)表面為粗糙面，第一道可加面層專用砂涂刷，以防滲邊。
　　7、注意事項(xiàng)：
　　a、調(diào)配材料時(shí)必須稱量準(zhǔn)確并攪拌均勻。
　　b、施工整過程每一道工序施工前必須保持表面清潔。
　　c、室內(nèi)場(chǎng)地必須保證良好的通風(fēng)效果。
　　d、場(chǎng)地鋪設(shè)后需保持5天以上才能投入使用。
　　本指引只為使用硅PU材料所提供指導(dǎo)性質(zhì)，現(xiàn)場(chǎng)施工某些細(xì)節(jié)需按現(xiàn)場(chǎng)情況妥善處理。
